Óptica

Imagem real

Descrição

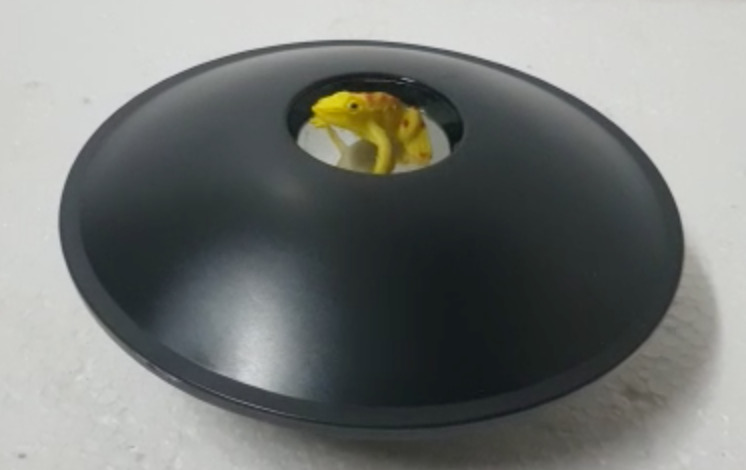

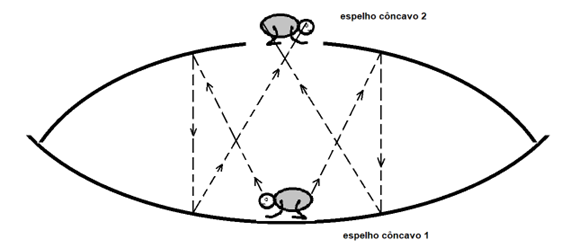

A imagem produzida acima da abertura é bastante realística e parece flutuar no ar. Essa demonstração também é conhecida como “mirascope”. Diferentemente de um holograma, que utiliza fenômenos de interferência e difração da luz, produzidos geralmente com um laser, a imagem formada neste experimento é criada pela combinação das reflexões em dois espelhos côncavos. O objeto, que pode ser um porquinho ou um sapinho, fica dentro do conjunto, posicionado sobre o espelho inferior (espelho côncavo 1) e próximo ao foco do espelho côncavo 2, que está na parte superior. Os raios de luz provenientes do objeto atingem o espelho côncavo 2. Como o objeto está aproximadamente no foco desse espelho, os raios refletidos por ele saem aproximadamente paralelos ao eixo principal. Esses raios, por sua vez, atingem o espelho côncavo 1, que os reflete novamente, produzindo uma imagem real e invertida na região próxima ao seu foco. Devido à geometria do conjunto e à diferença entre as distâncias focais dos dois espelhos, essa imagem pode ser formada acima do espelho 2, na região da abertura, como mostra a figura. Observação: a distância focal do espelho 1 é ligeiramente maior que a distância focal do espelho 2, permitindo que a imagem seja formada acima do espelho 2. A imagem formada é real e invertida em relação ao objeto. Uma experiência interessante consiste em apontar a luz de um laser para a imagem formada na abertura. Embora o objeto não esteja fisicamente nesse local, a luz do laser parece incidir sobre ele, como se realmente estivesse ali. À primeira vista, esse efeito é bastante surpreendente e ajuda a mostrar como uma imagem óptica real pode ser percebida fora da posição física do objeto.

Conceitos e Princípios Físicos Abordados

Pode-se abordar propagação de raios de luz, reflexão da luz, associação de espelhos côncavos, formação de imagem real e miragem.

Materiais utilizados

Equipamento industrializado, consistindo em uma montagem composta por dois espelhos côncavos, sendo um deles com um orifício no centro, e um pequeno objeto ao qual é associada uma imagem real.
