Figuras com laser e espelhos oscilantes

Descrição

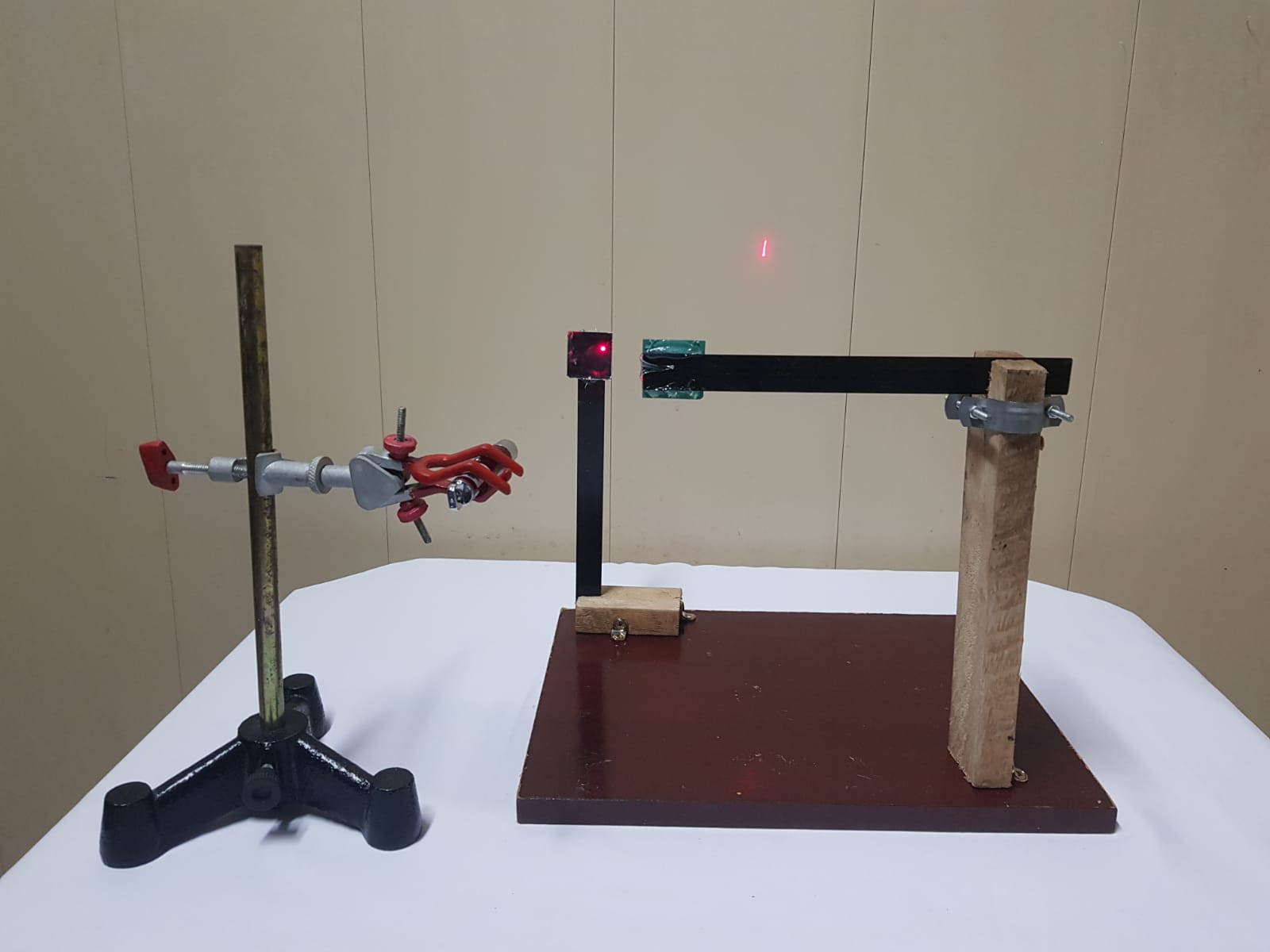

Com esta montagem, podemos visualizar figuras criadas por meio da composição de dois movimentos oscilatórios perpendiculares entre si. Essas figuras são chamadas de Figuras de Lissajous e podem ser produzidas pela composição de dois movimentos harmônicos em direções ortogonais. Nesta montagem, utilizamos dois espelhos colados a lâminas de aço flexíveis, que podem oscilar, descrevendo um MHS (movimento harmônico simples). A luz proveniente de um laser incide sobre o primeiro espelho e, após a reflexão, o feixe incide sobre o outro espelho, que está colado à outra haste. Essa segunda haste pode vibrar em uma direção perpendicular à direção de vibração da primeira. Fazendo as hastes vibrarem, podemos projetar sobre um anteparo ou uma parede branca a luz refletida pelos dois espelhos, formando as Figuras de Lissajous. Dependendo da relação entre as frequências de oscilação e da diferença de fase entre os dois movimentos, podem ser formadas diversas figuras diferentes. As Figuras de Lissajous permitem visualizar, de maneira simples e bastante interessante, a relação entre dois movimentos oscilatórios perpendiculares entre si.

Conceitos e Princípios Físicos Abordados

Pode-se abordar a composição de movimentos de oscilação e figuras de Lissajous.

Material Utilizado

Duas hastes montadas para oscilar perpendicularmente com diferentes frequências (podendo também ser dois diapasões)
Dois pedaços de espelho
Cola quente
Base de madeira
Laser
Suporte para o laser
