Descrição

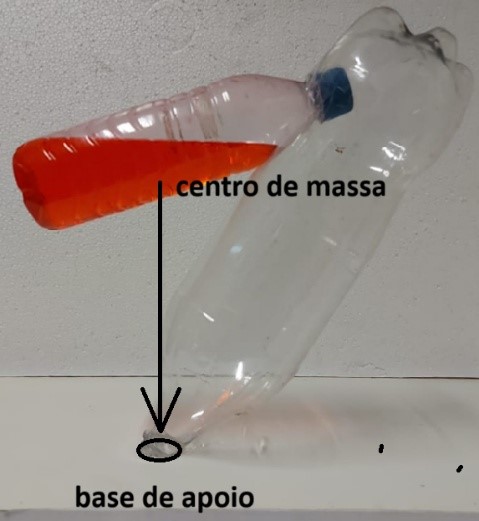

Este experimento mostra uma estrutura inusitada, nos dando a impressão de que a garrafa vazia que sustenta a garrafa com líquido, está “colada” na mesa. Na verdade, trata-se de uma demonstração de equilíbrio estático (somatória das forças e dos torques iguais a zero). Ocorre que nessa montagem, o centro de gravidade do conjunto todo passa através de uma linha imaginária que está sobre a base de apoio, como mostra a figura:
Ou seja, o peso do conjunto está apoiado sobre a base de apoio, não gerando nenhum torque para derrubar a garrafa. Porém, se houver um leve deslocamento do conjunto e a linha do centro de massa deixar de passar sobre a pequena base de apoio, haverá torque no sentido de girar e derrubar a estrutura.
Conceitos e Princípios Físicos Abordados
Pode-se abordar centro de massa, centro de gravidade, equilíbrio de corpos extensos e equilíbrio estável.
Material Utilizado
- Garrafa PET de 2 litros
- Garrafa PET de ~500ml
- Água com corante
- Tesoura ou estilete (para fazer o orifício lateral na garrafa PET de 2l)
- Faca com serrinha ou serra tico-tico (para fazer o corte a ~45 gruas na boca da garrafa PET de 2l)
