Tubo de Venturi

Descrição

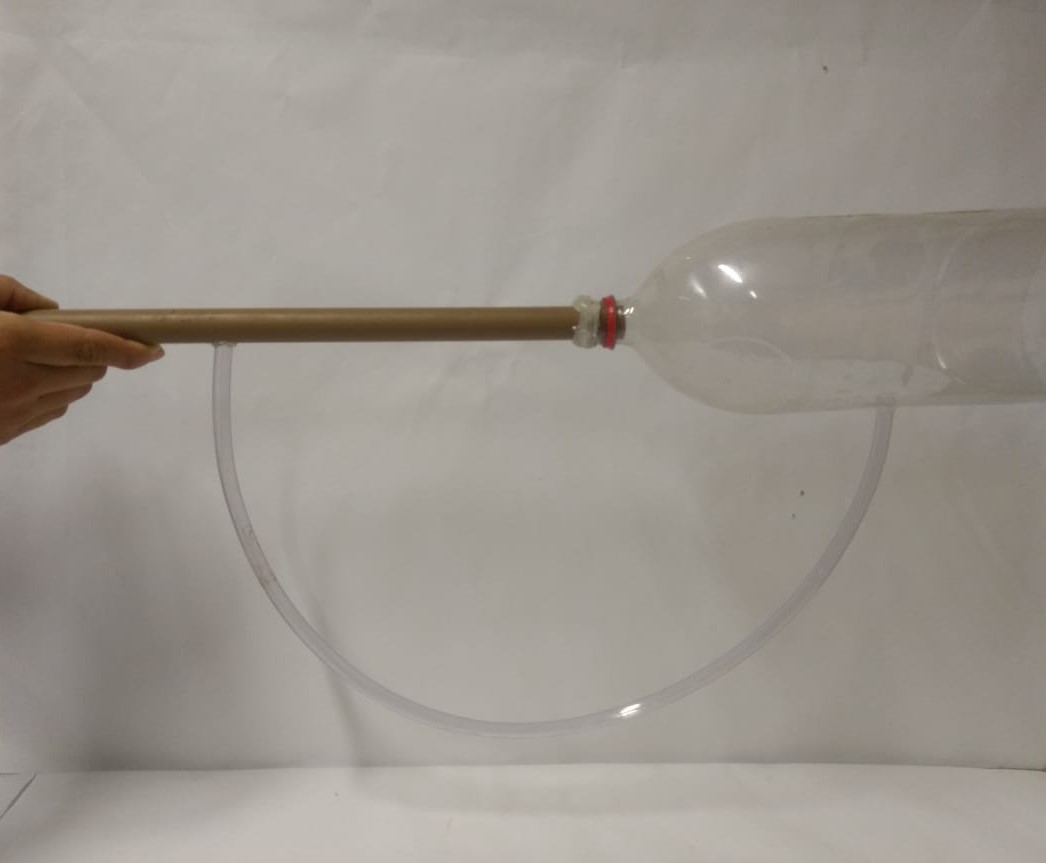

Este experimento demonstra o funcionamento de um tubo de Venturi, usando materiais de baixo custo. Ele cria um estreitamento no escoamento de um fluxo de ar, que aumenta a velocidade do fluido, diminuindo a sua pressão. Ele é baseado em dois princípios da mecânica dos fluidos, que é o da continuidade (a vazão constante de um fluido) e o princípio de Bernoulli (relaciona a velocidade do fluido e a pressão). O jato de ar de um secador de cabelos entra por um bocal feito com uma garrafa pet, conectado à um cano de PVC. Uma mangueira transparente contendo água com corante, conectam um ponto da garrafa pet e o tubo de PVC. O fluxo de ar do bocal mais largo, entra no tubo de PVC, mais estreito. Com isso, a velocidade aumenta, diminuindo a pressão, que pode ser observada no desnível da água na mangueira.

Conceitos e Princípios Físicos Abordados

Neste experimento abordam-se conceitos físicos de vazão, equação da continuidade e equação de Bernoulli.

Material Utilizado

Garrafa PET;
Mangueira;
Cano.
