Descrição

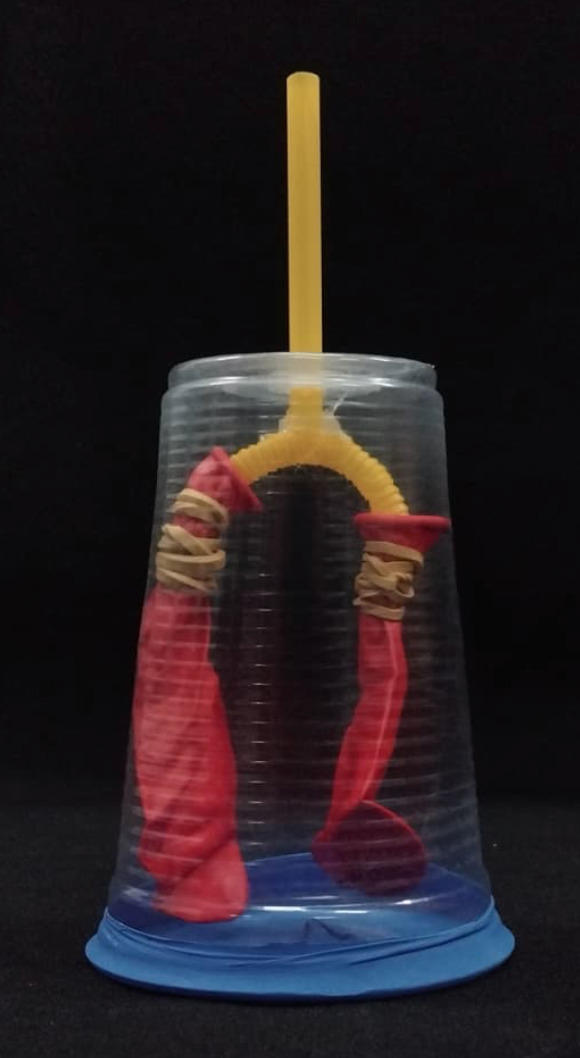

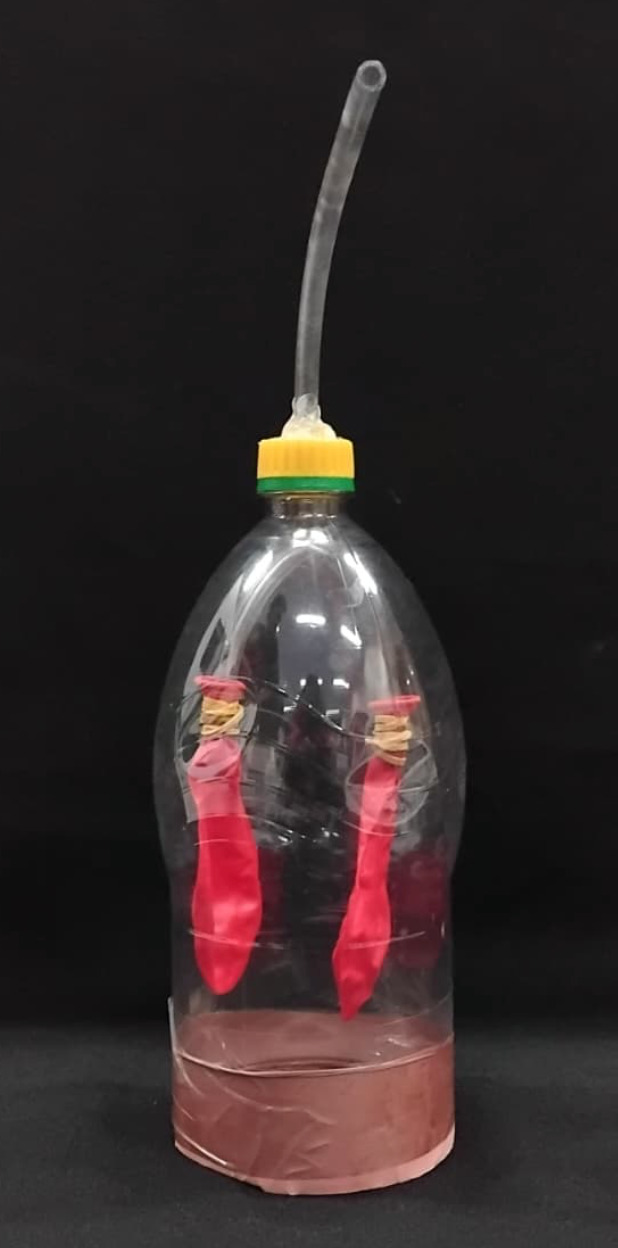

Um modelo dos pulmões pode ser construído usando uma garrafa PET ou pote de plástico transparente. O pote de plástico transparente, com paredes mais grossas é mais recomendável, pois caso as paredes sejam muito finas, a diferença das pressões interna e externa podem “amassar” o recipiente, dificultando a visualização do efeito de enchimento dos pulmões. Um tubo em forma de “Y” pode ser montado colando pedaços de mangueira transparente. Nas pontas, dois balões ou bexigas são afixadas por meio de elásticos e a outra ponta deve transpassar a o fundo do pote, garantindo uma boa vedação. Na boca do pote, pode-se afixar uma manta de borracha, que pode ser tirada de um balão de festas de látex do tipo gigante. Puxando e esticando a manta de látex para baixo, haverá aumento do volume dentro do pote, causando diminuição da pressão interna (lei de Boyle). A diminuição da pressão interna faz com que a pressão atmosférica “empurre” o ar para dentro dos pulmões.

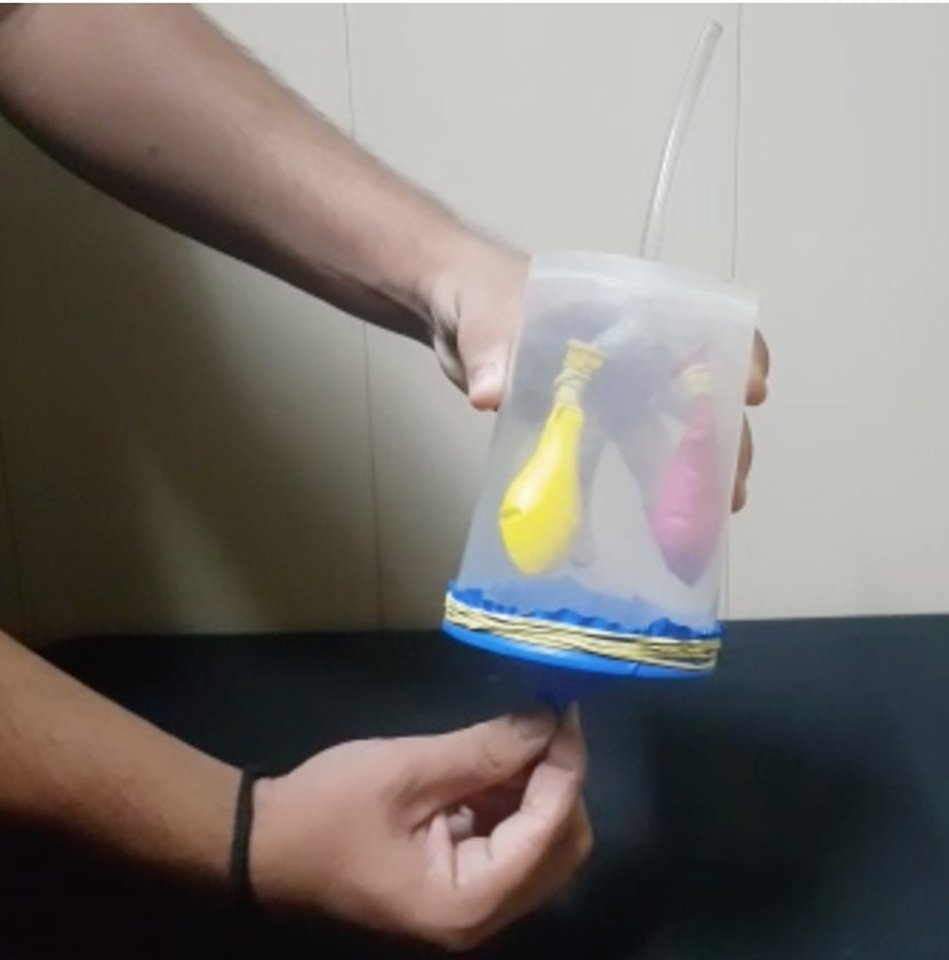

Este modelo imita a ação dos pulmões. A mão do demonstrador manipulando o diafragma (pedaço de balão colocado na base do reservatório/pote transparente) desempenha a função dos músculos abdominais (ou torácicos), e os balões internos representam os pulmões. Com o diafragma relaxado, os balões ficam flácidos. Ao empurrar o diafragma para cima (para dentro do reservatório), os balões esvaziam completamente, e ao puxar o diafragma para baixo (para fora do reservatório), os balões se enchem parcialmente. No corpo humano, não há ar no espaço entre os pulmões e o diafragma, mas os músculos abdominais e torácicos expandem ou comprimem o espaço onde os pulmões se encontram, ajudando a puxar o ar para dentro dos pulmões ou expelindo-o, respectivamente, conforme descrito acima. [1]
[1] Texto traduzido/adaptado de "36.22 -- Model of the lungs and diaphragm - UCSB Physics".
Conceitos e Princípios Físicos Abordados
Pode-se abordar pressão, diferença de pressão, pressão atmosférica e lei de Boyle. Pode-se abordar também o sistema respiratório.
Material Utilizado
- Copo plástico ou garrafinha plástica transparente
- Pedaços de mangueira de aquário, canudinhos ou tubos de caneta
- Balões de festa
- Elásticos
- Fita adesiva
- Estilete ou tesoura
- Massa epoxi ou cola quente
