Circuito com dilatação linear

Descrição

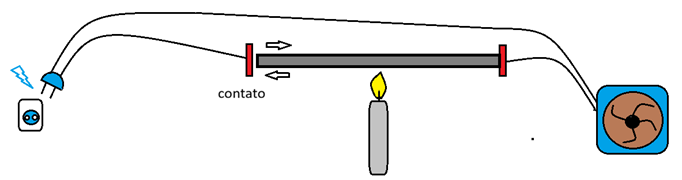

É um circuito elétrico composto por uma ventoinha em série com um tubo de alumínio posicionado entre duas chapas metálicas, ligadas diretamente na tomada. O comprimento do tubo é ligeiramente menor do que a distância entre os dois eletrodos, sendo insuficiente para estabelecer contato elétrico no circuito, como mostra a figura abaixo. Porém, quando uma vela é acesa, o calor da chama aquece o tubo. O aumento da temperatura faz com que o tubo comece a se dilatar linearmente. A dilatação, que é praticamente imperceptível a olho nu, é suficiente para que o tubo, quando dilata, encoste nas chapas metálicas, fechando o circuito com a ventoinha, que começa a girar. Por questões de segurança, recomenda-se não tocar nas chapas metálicas e no tubo de alumínio enquanto o plug estiver conectado na tomada, para evitar choques elétricos.

Dimensões: 36 cm × 10 cm × 9 cm

Conceitos e Princípios Físicos Abordados

Pode-se abordar transmissão de calor, mudança de temperatura, dilatação térmica, circuitos e componentes elétricos.

Materiais utilizados

Tubo de alumínio
2 Blocos de madeira pequenos para dar suporte ao tubo de alumínio
2 Pedaços planares de alumínio
2 Blocos de madeira maiores para permitir a conexão do tubo de alumínio com os pedaços planares de alumínio
Parafusos para fixação da montagem
Base de madeira
Ventoinha (cooler) de computador
Vela
Fósforo ou isqueiro
Fio de cobre
Plug de Tomada
Fonte de energia elétrica
