Descrição

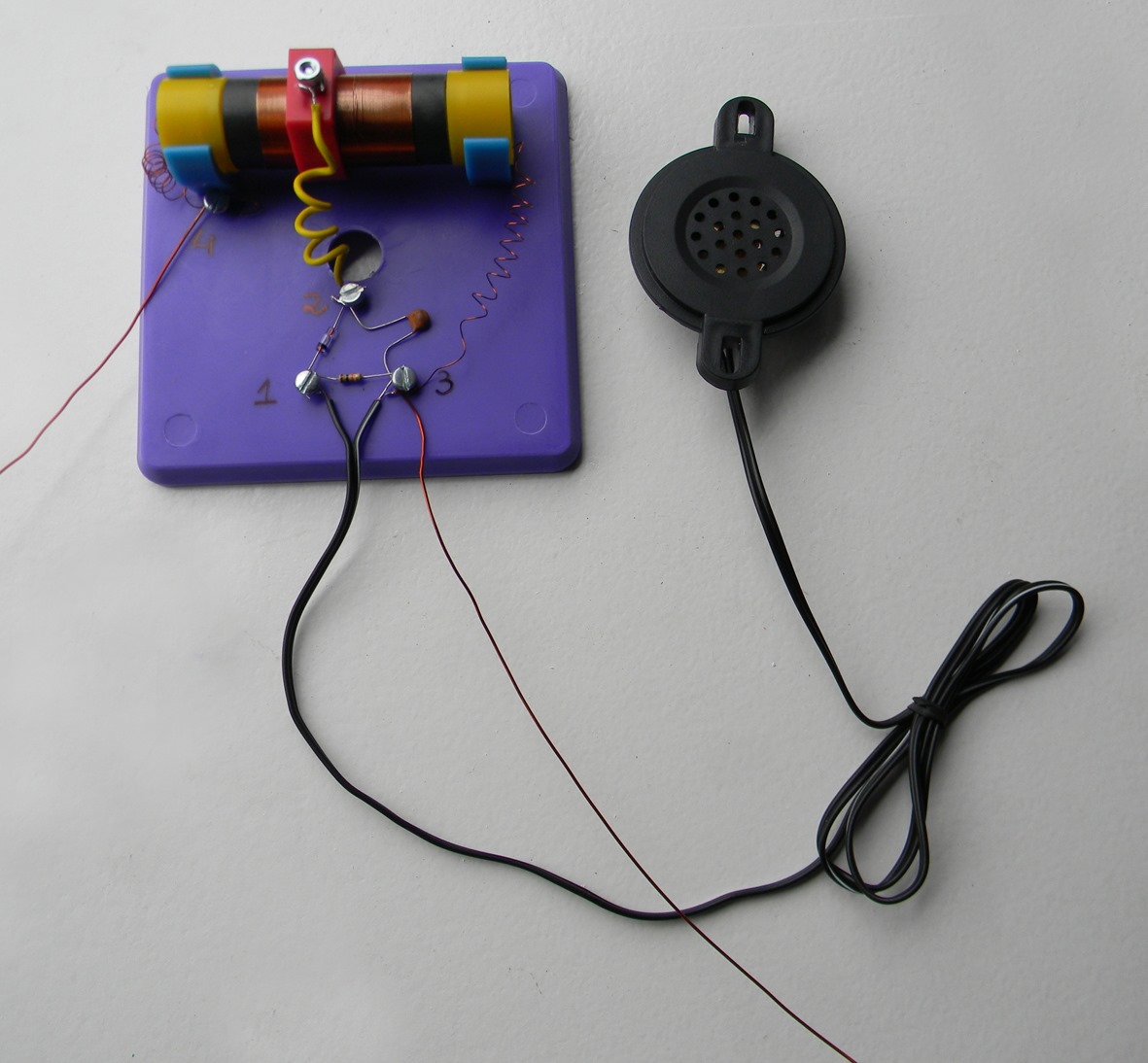

Na verdade o rádio de galena tem esse nome por causa do cristal de galena (sulfeto de chumbo) que era utilizado como um componente eletrônico, chamado de diodo ou retificador. Hoje em dia, apesar do nome Galena, não se usa mais este cristal nessas montagens. Esta montagem é um tipo de receptor de ondas de rádio em AM (amplitude modulada), mais simples possível. Além da sua simplicidade, o aspecto mais interessante é que ela não precisa de nenhuma fonte de energia para funcionar, pois usa a própria energia das ondas eletromagnéticas emitida pela antena da emissora de rádio. Os componentes principais desta montagem são a de um circuito ressonante RLC, onde R é a resistência intrínseca do circuito, L é a indutância da bobina e C é a capacitância. Além disso, um diodo para retificar o sinal e um fone de ouvido e uma antena feita de um fio com vários metros de comprimento. Para sintonizar alguma emissora de rádio, pode-se variar a indutância da bobina, usando um contato que desliza encima dos fios ou alterando a capacitância, por meio de capacitores variáveis. Nesse kit, a sintonia é feita na bobina. Como esse receptor usa a própria energia das ondas eletromagnética, é necessário que haja alguma emissora de rádio AM nas proximidades. Além disso, infelizmente, está cada vez mais raro as estações de rádio que emitem em AM, dificultando a realização desta experiência.
Conceitos e Princípios Físicos Abordados

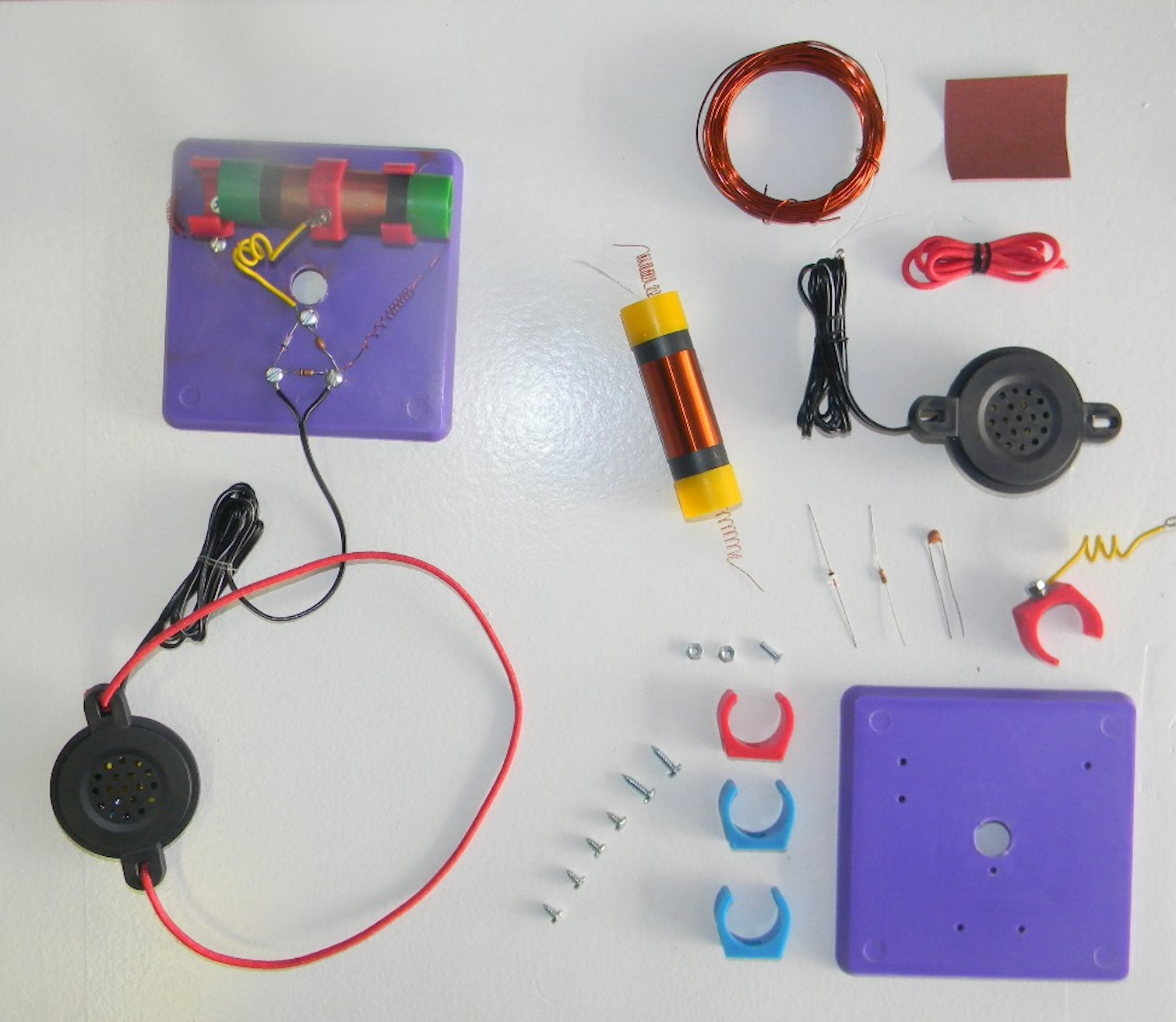

Material Utilizado
Este equipamento/experimento é parte do projeto "Brinca Ciência", desenvolvido pela Associação Amigos da Ciência, em parceria com a Escola-Parque Sabina e a Prefeitura do Município de Santo André. O projeto "Brinca Ciência" incluiu a produção de um livro (em dois volumes), dois DVDs e kits de materiais para experimentos. Este conjunto foi distribuído para os professores das escolas da rede municipal de Santo André, e para participantes de oficinas.
O projeto "Brinca Ciência" teve como Coordenador Geral o Professor Aníbal da Fonseca Figueiredo.
