Freio magnético em tubos

Descrição

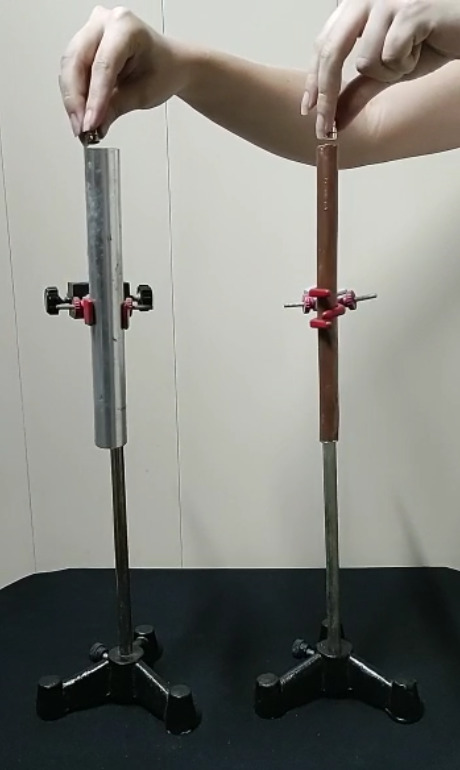

Este experimento demonstra o processo de freamento de um ímã de neodímio em queda dentro de um tubo de metal não ferromagnético. Por exemplo, quando soltamos um ímã de formato cilíndrico dentro de um tubo de alumínio ou de cobre, podemos observar que a queda é bem mais lenta, mesmo que o ímã não toque nas paredes do tubo. Por outro lado, dentro de um tubo de PVC, o ímã cai em queda livre. O freamento ocorre devido às correntes induzidas no tubo, chamadas de correntes de Foucault. Essa variação do campo magnético do ímã em queda induz uma força eletromotriz no tubo, criando uma corrente elétrica. A corrente por sua vez, gera um campo magnético em oposição ao campo do ímã. Com o ímã em queda, o campo gerado no tubo à sua frente, cria forças de repulsão magnética; enquanto atrás do ímã, as forças são de atração magnética entre o ímã e o tubo. Pela lei da indução eletromagnética, quanto maior for a taxa de variação do campo magnético, maior será a corrente induzida, e maiores serão as forças da frenagem. Portanto, logo que o ímã começa a cair, as forças de freamento irão se igualar com a força peso do ímã. Dessa forma, o movimento de queda do ímã será uniforme, sem aceleração. Tubos de diâmetros diferentes, com diferentes espessuras das paredes ou de materiais diferentes (por exemplo, cobre ou alumínio) podem ser testados. Quanto maior a espessura das paredes e mais próximo o ímã ficar delas, maiores serão as correntes induzidas, aumentando o efeito.

Conceitos e Princípios Físicos Abordados

Pode-se abordar materiais ferromagnéticos, paramagnéticos e diamagnéticos, lei de Faraday e lei de Lenz.

Material Utilizado

Ímãs de neodímio
Tubo de alumínio
Tubo de cobre
Tubo de PVC
Suportes metálicos (opcionais)
